拨码开关在空调直流变频多联机中的使用

格力四代直流变频多联机上共有三组拨码------功能码、地址码和容量码，调整功能码可对

机组的控制、模式、功能等进行设置；调整地址码可设置各内机和手操机器对应关系；

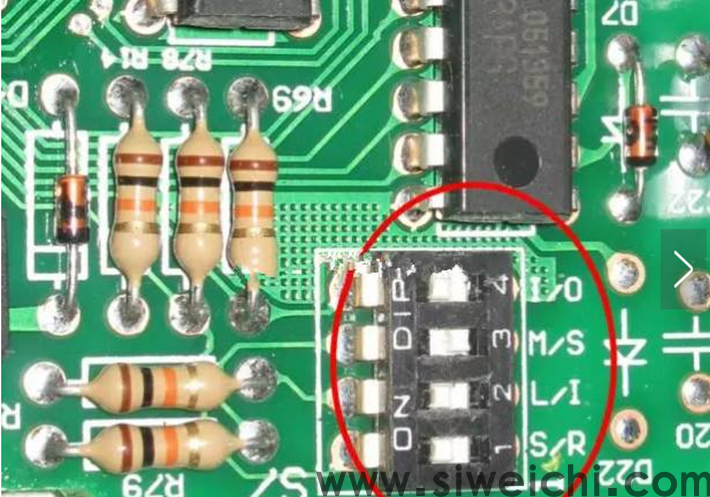

注意：功能码“S7” 在内机主板上，只有当用户需求更改默认功能设置时才操作，否则请维持默认设置。

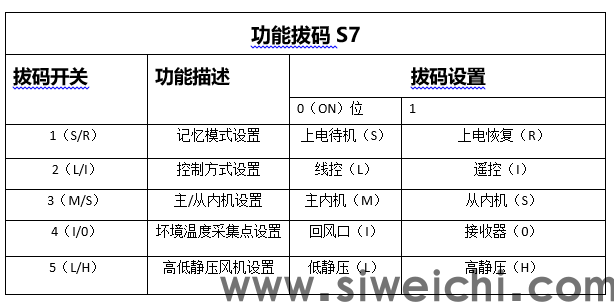

拨码开关1（S/R）------记忆模式设置，包括上电待机模式和上电恢复运行模式。

上电待机模式是指机组恢复供电后，保持此前的设置参数但不自动运行，

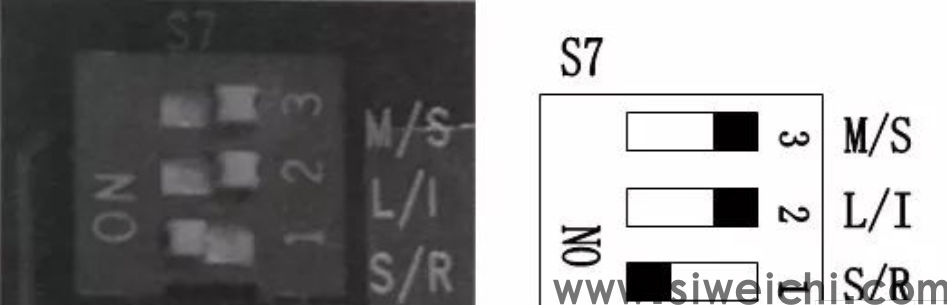

该设置为出厂默认设置（拔码开关拔至“ON”位）。

例如：断电前某内机的设置参数为高风档、24°C,恢复供电后，机组处于待机状态。

手动开机后设置参数仍为高风挡，24°C。

上电恢复运行模式是指机组恢复供电后，不但保持此前的设置参数，而且可以自行启动运行。

但若断电前已为关机状态，则恢复供电后也为关机状态。

拨码开关2（L/I）------控制方式设置，包括线控方式和遥控方式。线控方式是指通过线控器

（手动操作）控制室内机的运行，该设置为出厂默认设置（拨码开关 拨至“ON”位）；

当设置为线控方式时，S7上“记忆模式”设置和“主从内机”设置功能拨码无效，该两项设置

可直接在线控器上设置。

遥控方式是指通过遥控器控制室内机的运行，设置为遥控方式时，必须在S7上设定其功能拨码。

注意：如果普通风管式内机，人为的控制方式改为“遥控”就是把拨码设置到“1”位，

内机手操器立马显示“E6”通讯故障。

拨码开关3（M/S）------主从内机设置，是指内机运行模式的主从设置，主要使用在需要优先

满足使用需求的人群（例如领导、病人等）。

出厂默认设置均为从主内机（拨码开关至“1”位）。（这是唯一个在数字方向的功能码）。

当所有内机设置均为从内机时，外机按先开机的从内机模式运行，后开机的从内机

模式，如果跟先开机的模式冲突，系统将报“E7”模式冲突故障，后开内机无法运行，

此时机组运行由先机的从内机决定。

当只有一台内机设置为主内机时，此时无论主内机是否是先运行内机，从内机的

模式只要与主内机模式冲突，则从内机都会报模式冲突故障（主内机关机模式除外）

机组优先控主内机模式运行。

当有多台内机设置为主内机时，机组以地址码小的主内机模式为主运行模式，当地址码最小的主内机

由关机状态变为运行状态时，其余主内机或从内机模式应与其模式保持一致，否则将报模式冲突故障。

因此，当有多台主内机时，应按优先级高低以此将机组地址码由低到高设置。

拨码开关4（I/O）------环境温度采集点设置，该设置主要用于空调区域温度和机组

回风温度相差较大时使用，而且该设置只有在接有接收头温度采集设置。

出厂默认设置为回风口温度点采集（拨码开关 拨至“ON”位）。

拨码开关5（L/H）------高低压静压风机设置，该设置包括高静压风机和低静压风机设置，根据工程需要

调整。

出厂默认设置为低静压风机（拨码开关 拨至“ON”位）。

注意事项：

1、以上设置必须在断电状态下拨码设置；

2、功能码拨码开关分3位码、4位码和5位码，4位或5位码只用于风管机（包括多联风管和一拖一风管机）；

3、“控制方式设置”为“L”时，记忆模式设置和“主/从”内机设置“功能码拨码”无效；控制方式设置

为“I”时，该功能码拨码设置有效。

4、将拨码开关正确拨到位，禁止拨在中间位置。将开关 拨到“ON”的方向表示“0”，相向方向表示“1”。

5、拨码后，请注明机组地址码。
