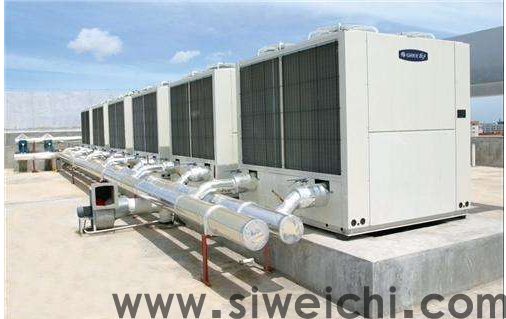

四代多联室外机拨码开关说明（第一章）：

通讯地址设置

通讯地址设置包括：室内机地址设置、线控器地址设置、室外机通讯地址设置、室外模块数量设置以及转接板通讯地址设置。

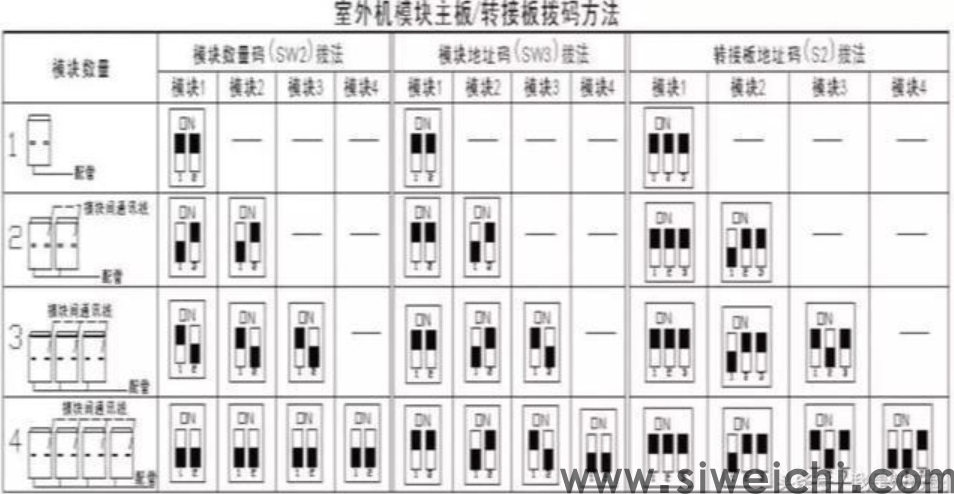

通讯系统的连接及拨码设置：

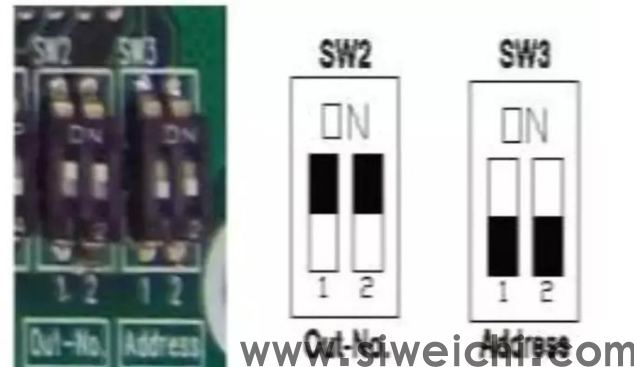

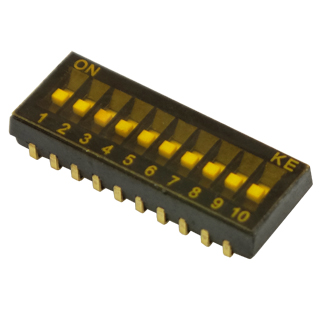

模块拨码开关示例图

拨码开关控制器（带RJ-45接口）

（ 注： 黑色部分为拨杆） 图示“1、2 ” 的地址分别为：“ON,ON”。

1、外机主板的地址码、数量码、转接码出厂都是在“ON”方向，默认为一台主机。

2、将拨码开关正确拨到位，禁止拨在中间位置。

3、将开关拨到“ON”的方向表示“ON”，相反方向表示“OFF” 。

举例说明：

实际安装如何外联室外空调怎么设置呢

三台模块化主机，地址码、数量码、转接码分别怎么设置呢？

按照图片内容1号外机主板的三个拨码开关应该是：

地址码（Address）为1号，也就是两位拨码开关不动，拨码位置是“ON、ON”方向，数量码（Out）为3台，两位拨码开关为“ON、OFF”，转接码和地址码一样。

按照图片内容2号外机主板的三个拨码开关应该是：

地址码（Address）为2号，第一位拨码开关拨到数字方向，拨码位置是“OFF、ON”方向，数量码（Out）为3台，两位拨码开关为“ON、OFF”，转接码和地址码一样。

按照图片内容3号外机主板的三个拨码开关应该是：

地址码（Address）为3号，第二位拨码开关拨到数字方向，拨码位置是“ON、OFF”方向，数量码（Out）为3台，两位拨码开关为“ON、OFF”，转接码和地址码一样。

各房间都由DIP拨码开关控制器设置与运用。

警告：

1、模块化系统模块间必须连接通讯线。

2、模块化系统必须遵循以上拨码设置方法进行设置。

3、每个转接板最多只能连接16台室内机。

4、以上拨码完成，整机断电以后重新上电设置方有效。

5、如果不按上述操作将导致机组严重损坏。

6、以上图示黑色部分表示拨码杆拨到的位置。

7、打胶的拨码开关为出厂设置，严禁更换，如果更改将会导致机组故障。

8、主板容量码是不能修改的。
